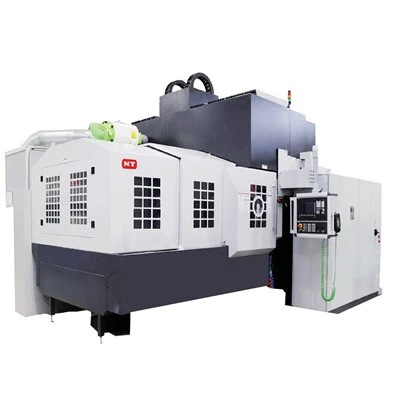

Centro de usinagem de pórtico com mesa de movimento

A Tabela Moteira da Série NTB CNC adota componentes mecânicos, hidráulicos, elétricos e outros de renome internacional, que são de alta qualidade, maduros e confiáveis .

Ele adota fanuc 0 I-MF CNC System, que é fácil de operar, manter e reparar, e pode ser executado de maneira estável por um longo tempo . A máquina-ferramenta adota a fixação da coluna e o layout de bancada de trabalho móvel .}

The main components of the machine tool are optimized by finite element analysis to ensure that the machine tool has the characteristics of good stability and high rigidity. The machine tool is widely used in national key industries such as railways, military industry, automobiles, molds, machine tools, etc., and has been well received by many users.

Estrutura

Esta máquina adota um layout fixado em colunas e a mesa de trabalho ..

Para superar os efeitos adversos da gravidade, este leito adota uma estrutura de equilíbrio hidráulico na direção z . A direção z usa um grande diâmetro interno do diâmetro hidráulico da tubulação de equilíbrio para aumentar a velocidade de movimentação de ° »(pode ser segura para a pressão e a pressão do equilíbrio e pode ser segura para a pressão e a pressão do que se moveu e se refletem e pode ajustar a pressão e a pressão e a pressão do equilíbrio e a pressão do que se move)», que se move a falha de repentina, e pode ajustar-se automaticamente a repentinidade, e pode ajustá-lo automaticamente, para que a pressão seja segura para a manutenção e a manguita de) a dever °)

131

Dados técnicos

ITEM	Unidade	NTB3020	NTB4023	NTB5025	NTB6030	NTB8035
AVC
X eixo	mm	3500	4500	5000	8500	8500
Y eixo	mm	2500	2900	3900	5000	5500
Z eixo	mm	1100	1100	1250	1250	1500
Mesa
Tamanho da tabela	mm	3200×2000	4200×2300	5000×2500	6000x3000	8000×3500
Tabela lo8d	kg	10000	12000	15000	25000	50000
Fuso
Tipo de eixo		BT50	BT50	BT50	BT50	BT50
Tipo de RAM		T tipo/420x420	T tipo/420 × 420	T tipo/460x460	T tipo/460x460	T tipo /500 × 500
Velocidade máxima do eixo	PM	3000 (engrenagem)	3000 (engrenagem)	3000 (engrenagem)	3000 (engrenagem)	3000 (engrenagem)
SUPLE MAX SO {{0}} ed (0pt)	PM	6000 (correia)	6000 (correia)	6000 (correia)	6000 (correia)	6000 (correia)
Poder do fuso	KW	22/26	22/26	30/37	30/37	40/49
Alimentação
Eixo x/y/z RAPIDO	m/min	12/10/08	10/10/08	10/10/08	10/i0/08	10/10/08
Ferramenta Revista
Capacidade		24/30/40	24/30/40	24/30/40	24/30/40	24/30/40
Max demais diâmetro	mm	110/200	10/200	110/200	110/200	110/200)
Comprimento máximo da ferramenta	mm	350	350	350	350	350
Máximo muito peso	kg	15	15	15	15	15
Precisão (VDI 3441)
Posicionamento X/Y/Z.	mm	0.008/1000	0.008/1000	0.008/1000	0.008/1000	0.008/1000
X/Y/Z Repetibilidade	mm	0.004/1000	0.004/1000	0.004/1000	0.004/1000	0.004/1000

Exemplos de aplicação

Locomotiva elétrica de Zhuzhou

Dalian Zhiyun: estação de trabalho para usinagem na linha de produção
